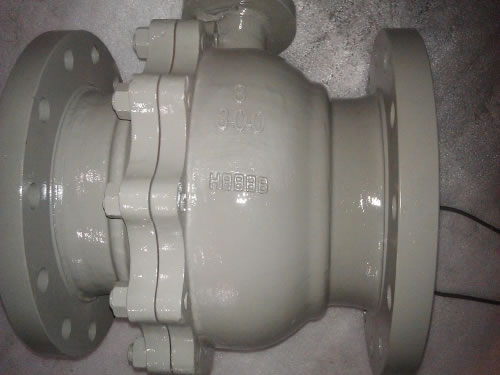

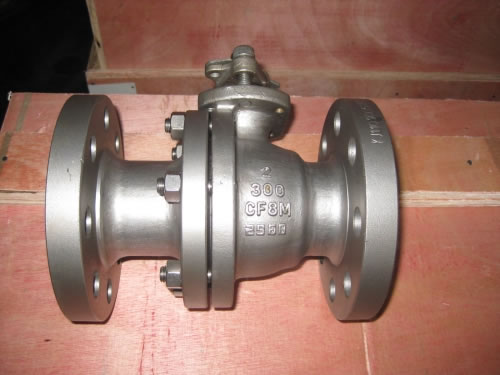

API 2PCフランジフローティングボールバルブ

説明

API 2PCフローティングのボールバルブは、遮断配布媒体の流れ方向を変更するために使用されているフランジ。彼らは広く、水、石油、天然ガスに使用される小容量、信頼性の高いシール性能、シンプルな構造、便利なメンテナンスおよび高耐食性、弱い腐食性液体などに搭載し、開くことが容易と近接しています

メリット

1. KERUI製品はISO9001品質システム認証、CE認証とAPI 6D標準を受けています。
2.私たちは、お客様の広範な認識と賞賛を獲得し、優れたアフターサービスシステムを持っています。私たちのフランジフローティングボールバルブは18 months.
内で保証されています3.当社は、技術の改修、プロセス改善、構造の最適化と品質向上に多くの注意を払っています。また、KERUI製品は、厳密にはこのように製品の品質を確保する、ストレージに前に検査されます。

パフォーマンス

1.優れた自己潤滑性のあるPTFEを採用し、API 2PCは、フローティングボールバルブは、摩擦損失係数の低性能で良いとシール性に優れているフランジ。
2.シール材料はすべて、標準的なPTFE及びPPL、炭素繊維を採用するなど、それらが形成され、デジタル制御旋盤により加工その後、高温の押圧下で冷却されます。このような方法では、シール性能と耐摩耗性は、より長いサービスlife.
をリードし、保証されています3.ボール浮動型であり、したがって、圧力の作用下で、それがしっかりと出口端部のシール面に変位し、プレスの一定量を生成することができます。従ってように、フランジフローティングのボールバルブは、出口端の優れたシール性能を保証することができます。

コンポーネント

バルブ・ボディ	WCB		CF8		CF8M		CF 3		CF3M
玉	2Cr13		304		316		304L		316L
バルブステム	2Cr13		304		316		304L		316L
弁座	PTEEステンレス鋼/ PTEE PPL
ガスケット	PTEEステンレス鋼/フレキシブルグラファイト溝付きメタルガスケット
バルブロッドの座	PTEEステンレス鋼/フレキシブルグラファイト
梱包	PTEE強化フレキシブルグラファイト
グランドパッキン	WCB	304		316		304L		316L
温度	≤150
中	水、油、蒸気、酢酸、Nitrose

API 2PCフランジフローティングボールバルブの技術的パラメータ

Q41F-150LB
DN		150Lb 150Lbp 150LbR								質量（kg）
ミリ	に	L	D	DD1	DD2	B	N-d	H	DD0
15	1/2	108	89	60.5	35	11.5	4-15	59	130	2.2
20	3/4	117	98	70	43	11.5	4-15	63	130	3.0
25	1	127	108	79.5	51	12	4-15	75	160	4.5
32	111/4	140	117	89	64	13	4-15	75	160	5.5
40	111/2	165	127	98.5	73	15	4-15	95	230	7.0
50	2	178	152	120.5	92	16	4-19	107	230	9.5
65	111/2	190	178	139.7	105	18	4-19	142	400	19
80	3	203	190	152.5	127	19	4--19	152	400	19
100	4	229	229	190.5	157	24	8-19	178	700	33
125	5	256	254	215.9	186	24	8-22	252	1100	58
150	6	394	279	241.5	261	26	8-22	272	1100	93
200	8	457	343	298.5	270	29	8-22	342	1500	160
250	10	533	406	362	324	31	12-25	345	1500	200
