3ウェイフランジフローティングボールバルブをDIN

説明

三方フランジフローティングボールバルブを
DINする少量のような異なる特性、信頼性の高いシール性能、シンプルな構造、便利なメンテナンスおよび高い耐食性を有しています。この三方ボール弁は、遮断配布媒体の流れ方向を変えるために使用され、広く水、石油、天然ガス、弱い腐食液等で塗布

メリット

1。当社は、技術の改修、プロセス改善、構造の最適化と品質向上に多くの重要性を添付します。また、三方ボールバルブは、厳密にはこのようにquality.
2を確保し、ストレージに前に検査されます。 KERUIは、優れたアフターサービスシステムを持って、最適かつタイムリーなサービスを提供し、広範囲の認識とpraise.
3を受賞されました。私たちのDINバルブは最初の18カ月以内に保証されています。

特徴

1。この三方ボール弁のシール材は、全て、デジタル制御旋盤により加工、それらが形成され、高温の押圧下で冷却されている等、標準PTFE及びPPL、炭素繊維を採用します。このように、シール性能と耐摩耗性は、より長いサービスlife.
2をリードし、保証されています。このDINバルブのボールは、したがって、圧力の作用下で、それが出口端の優れたシール性能を保証し、しっかりと出口端部のシール面に変位し、プレスの一定量を生成することができ、フローティングタイプのものです。

DINスリーウェイボールバルブのパラメータ

モデル		Q45F-16C	Q45F-25C	Q45F-40C	Q45F-16P	Q45F-25P	Q45F-40P
最高使用圧力（℃）		1.6	2.5	4.0	1.6	2.5	4.0
適用温度（℃）		≤150
中		水、油、スチーム			弱い腐食媒体
材料	バルブ・ボディ	炭素鋼鋳造			CrNiTiステンレススチール
	ボール/ステム	2Cr13			CrNiTiステンレススチール
	シールリング	強化PTFE
	梱包	PTFE

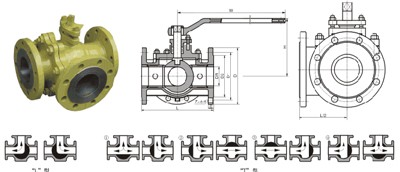

DINスリーウェイボールバルブの構造

パラメータ

公称直径	主な形状サイズと接続サイズ
	L	D	D1	D2	B	Z-D	H	W
Q44F-16C Q44f-16P  Q644F-16C  Q644F-16P-16P Q944F Q45F-16C Q45F-16P Q645F-16CのQ645F-16P Q945F-16C Q945f-16P
15	108	95	65	45	14	414	95	140
20	117	105	75	55	14	414	105	164
25	127	115	85	65	14	414	113	180
32	140	135	100	78	16	418	135	250
40	165	145	110	85	16	418	142	300
50	178	160	125	100	16	418	154	350
65	191	180	145	120	18	818	175	350
80	203	195	160	135	20	818	190	400
100	229	215	180	155	20	818	225	500
125	356	245	210	185	22	818	245	600
150	394	280	240	210	24	823	265	800
200	457	335	295	265	26	1223	305	800
250	533	405	355	320	30	1225	370	1300
