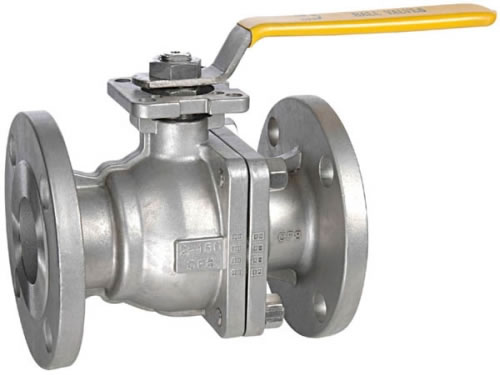

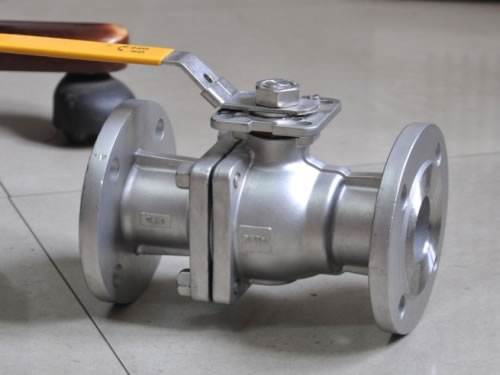

ISO5211実装パッドとのAPIフランジボールバルブ

説明

ISO 5211実装パッドとのAPIフランジボールバルブは、遮断配布媒体の流れ方向を変えるために使用されます。このAPIのボールバルブは、小さな容積、信頼性の高いシール性能、シンプルな構造、便利な保守及び高耐食性を特徴付けます。それは広く、水、石油、天然ガス、弱い腐食液等で使用されています

メリット

1.当社のフランジボールバルブは、最初の18 months.
内で保証されています2. KERUIは、APIボールvalves.
に技術の改修、プロセス改善、構造の最適化と品質向上に多くの重要性を支払います3.私たちは、このように、お客様の広範な認識と賞賛を獲得し、タイムリーかつ最適なサービスを提供し、優れたアフターサービスシステムを持っています。

パフォーマンス

1. PTEEは、優れた性能と優れたシール性をリードし、私たちのフランジボールバルブに採用されています。
2.シール性能およびAPIのボールバルブの耐摩耗性は、長寿命を確保し、保証されています。

ISO 5211取付パッド付きのAPIフランジボールバルブの部品

名	材料
バルブ・ボディ	CF8M	CF8	WCB	チタン
ボンネット	CF8M	CF8	WCB	チタン
玉	316	304		チタン
弁座	PTFE、PPL
ナット	A193-B8	A193-B7			A193-B8
バルブステム	316	304			チタン
スラストワッシャ	PTFE、フレキシブルグラファイト
梱包	PTFE、フレキシブルグラファイト
ガスケット	強化PTFEおよびフレキシブルグラファイト
プレスリングパッキング	304
ベルヴィル春	301
ナット	304
ロック装置	304
ハンドル（1/2 '' - 3 ''）	304
	プラスチック
ピンの場所（1/2 '' - 3 ''）	304
シールガスケット	PTFE、フレキシブルグラファイト+ステンレス鋼線
スチールパイプ（4 '' - 6 ''）	亜鉛めっきされました
スパナ	CF8
位置決めネジ	304

ISO 5211取付パッド付きのAPIフランジボールバルブの技術的パラメータ

呼び圧力	公称直径	D	L	D	D1	D2	B	F	Z-φD	H	W
クラス150	1/2 "	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4 "	19	117	98	70	43	11.5	1.6	4-16	84	135
	1 "	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1 / 4 "	32	140	117	89	64	13	1.6	4-16	103	170
	1-1 / 2 "	38	165	127	98.5	73	15	1.6	4-16	111	200
	2 "	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1 / 2 "	64	190	178	139.5	105	18	1.6	4-19	153	300
	3 "	76	203	190	152.5	127	19	1.6	4-19	163	300
	4 "	102	229	229	190.5	157	24	1.6	4-19	182	400
	5 "	127	356	254	216	186	24	1.6	8-22	260	500
	6 "	152	394	279	241.5	216	26	1.6	8-22	280	800
	8 "	203	457	343	298.5	270	29	1.6	8-22	-	1100
クラス300	1/2 "	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4 "	19	152	117	82.5	43	16	1.6	4-19	84	135
	1 "	25	165	124	89	51	18	1.6	4-19	95	170
	1-1 / 4 "	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1 / 2 "	38	190	156	114.5	73	21	1.6	4-22	111	200
	2 "	51	216	165	127	92	23	1.6	4-22	120	200
	2-1 / 2 "	64	241	190	149	105	26	1.6	8-19	153	300
	3 "	76	283	210	168.5	127	29	1.6	8-22	163	300
	4 "	102	305	254	200	157	32	1.6	8-22	182	400
	5 "	127	381	279	235	186	35	1.6	8-22	260	500
	6 "	152	403	318	270	216	37	1.6	12月22日	280	800
	8 "	203	502	381	330	270	42	1.6	12-25	-	1100
