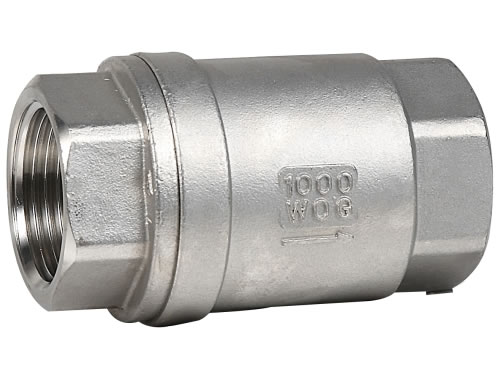

スレッド縦型チェックバルブ

導入

また、ねじ垂直逆止弁、還流バルブ、一方向弁、またはカウンタバランス弁として知られているネジ付き垂直チェックバルブは、媒体の逆流を防止するために適用されるバルブです。この垂直方向の逆止弁が、ポンプ駆動モータの逆転を停止するために使用されます。これは主バルブ本体、ディスク及びバネから構成されています。

スレッドチェックバルブの応用

ねじ付き垂直チェックバルブが広く水道水、下水、建設、石油、化学、食品、医薬品、テキスタイル、電力、造船、冶金、および他のパイプライン・システムに適用することができます。

特徴

1.これは、一方向のフローパイプラインに設置されており、容易に上下左右pipelines.
にインストールすることができます2.スレッド垂直チェックバルブは、合理的な構造、信頼性の高いシール、美しい形状を備えています。
3. 2回バルブは罰金に見えるように弁表面のブラスト処理を撃ち、smooth.
4. CNC加工技術がdisc.
を生成す​​るために採用されています5.ディスクは、高い強度とstiffness.
であります前記ディスク規制部材は、円板の開放位置をシャットダウンするには高すぎることを防止するように設計されています。
シール面との間に7小さな摩擦は、ねじ垂直チェックvalves.
の低摩耗率を保証します8.ディスクのシール面をカスタマイズすることができます。お客様は、シール性を向上させ、requirement.
に応じて耐摩耗性にするために、メディアに応じてシール材を選択することができますディスクの旅行旅が小さいため9.ディスクが速く閉じ

スレッドチェックバルブのパラメータ

外形寸法
サイズアイテム	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "
D	15	20	25	32	40	50
L	56	67	74	86	91	100

スレッドの動作原理は、チェックバルブ

スレッド垂直チェックバルブが開き、流れるメディアからの力に応じて自動的に閉じます。それは、媒体が一方向にのみそれを通って流れることができ、逆方向の流れを阻止します。ディスクは、順流流体の圧力下で開きます。流体が逆方向に流れるときの流れを遮断するように、ディスクは流体圧力と自重によって閉じられます。

アテンション

1.ネジ付き垂直チェックバルブを取り付ける前に、全く汚れがキャビティをバルブに接続されていないことを確認し、そのネジボルトは均等にdown.
ネジ止めされてください。バルブを取り付けるときは2、メディアフロー方向はバルブbody.
に表示されている矢印方向と一致しているべきであることを確認してください3.バルブを操作する場合、それはパイプラインで体重を支えることはありません。大きなチェックバルブは、ネジ付き垂直チェックバルブは配管システムからの圧力に影響されないことを保証するための独立をサポートしている必要があります。
